Espesifikasyon teknik nan 30KW 1000V Modil pouvwa
|
Evalyasyon elektrik |
Antre vòltaj (AC) |
285 ~ 475V AC; 3-faz |
|
Frekans |
45 ~ 55Hz |
|
|
THD |
Chaj konplè mwens pase oswa egal a 5% |
|
|
Faktè pouvwa |
Chaj konplè Pi gran oswa egal a 0.99 |
|
|
Sortie pouvwa |
30KW @ Sòti Voltage> 250V DC |
|
|
Maksimòm pwodiksyon aktyèl |
120A |
|
|
Sòti Gamme |
150V ~ 1000V DC |
|
|
Efikasite |
Pi gran pase oswa egal a 95.5％ |
|
|
HMI |
Dirije limyè |
WI |
|
Opere manch |
WI |
|
|
Pati |
Konektè ak kab |
|
|
Kominikasyon |
Pwotokòl |
CAN otobis |
|
Evalyasyon anviwònman an |
Tanperati travay |
Tanperati anbyen: -40 degre ~ +50 degre, diminye soti nan 55 degre |
|
Tanperati Depo |
Tanperati depo: -20 degre ~ +75 degre |
|
|
Metòd refwadisman |
Refwadisman fanatik |
|
|
Konfòmite |
Sekirite |
CE sètifikasyon |
Dimansyon AC a DC Power Converter
Baryè teknik debaz yo nan machin elektrik 30KW AC a DC Power Converter se nan konsepsyon estrikti topolojik ak kapasite entegrasyon an. Konpozan kle yo nan modil la chaje yo se aparèy pouvwa, konpozan mayetik, rezistans ak kondansateur, bato, PCB, elatriye Lè modil la chaje ap travay, pouvwa AC twa-faz la rektifye pa sikwi a koreksyon faktè pouvwa aktif (PFC) ak konvèti nan pouvwa DC pou bay sikwi konvèsyon DC/DC. Algorithm lojisyèl kontwolè a aji sou switch pouvwa semi-conducteurs nan sikwi kondwi a pou kontwole vòltaj pwodiksyon ak aktyèl modil chaje a, kidonk chaje pake batri a. Estrikti entèn modil la chaje se konplèks, ak yon sèl pwodwi gen plis pase 2,500 konpozan. Desen an nan estrikti a topolojik dirèkteman detèmine efikasite ak pèfòmans nan pwodwi a, ak konsepsyon an estrikti chalè dissipation detèmine efikasite nan chalè dissipation nan pwodwi a, ki gen yon papòt segondè teknik.
Aplikasyon nan AC DC Power Converter

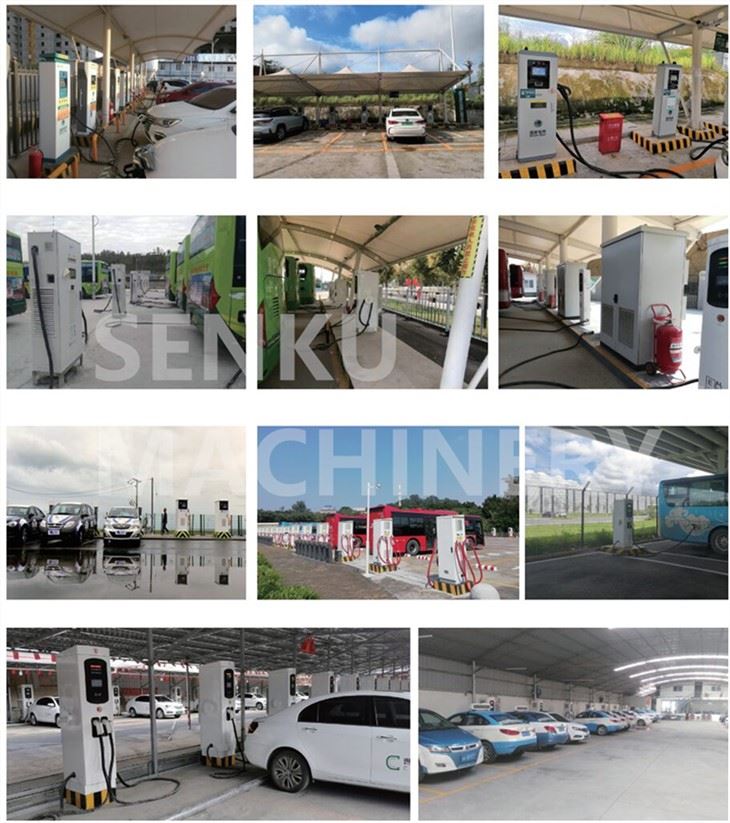

Modil pouvwa 30KW / 20KW AC / DC DC a se modil pouvwa enteryè pou DC EV Chargers ak resipyan chaje (CCS2 / CHAdeMo / GBT / CHAOJI) elatriye...
Li ka konvèti enèji AC nan DC, tou ka konvèti pi wo vòltaj DC nan pi ba nivo yo nan lòd yo satisfè kondisyon yo chaje pake batri.
Ki pake ou itilize pou modil pouvwa a chaje EV?
Yon modil pouvwa nan yon katon, katon an ak bwat kim andedan, ka byen pwoteje pwodwi a pou fè pou evite domaj; Kantite jiska 30pcs pral chaje ak palèt siplemantè pou deplase fasil.
Lè sa a, mete yon palèt chak 24 katon epi pran bon pwoteksyon pou asire sekirite modil la pandan transpò.
Baj popilè: machin elektrik 30kw AC a DC konvètisè pouvwa, machin elektrik 30kw AC a DC konvètisè pouvwa founisè, manifaktirè, faktori
Teknik spesifikasyon nan machin elektrik EV modil pouvwa plato
|
AC antre Evalyasyon elektrik |
Antre vòltaj (AC) |
266 ~ 494VAC; 3-faz rated vòltaj 380V AC |
|
Maksimòm pwodiksyon aktyèl |
50A |
|
|
Sòti konstan Range |
750V ~ 600V DC; 30KW 400 ~ 500V DC; Pi gran pase oswa egal a 20KW |
|
|
Frekans |
45Hz - 55Hz (pou antre AC) |
|
|
THD |
Mwens pase oswa egal a 5% (Plis pase 50% chaj) |
|
|
Faktè pouvwa |
Pi gran pase oswa egal a 0.99 (Chaj konplè; Nan ka ta gen AC antre) |
|
|
DC opinyon Evalyasyon elektrik |
Antre vòltaj (DC) |
400-860V DC (20KW nan 600-800V DC antre) |
|
Maksimòm pwodiksyon aktyèl |
33A |
|
|
Sòti konstan Range |
606V ~ 750V DC; 20KW |
|
|
Lòt evalyasyon elektrik |
Efikasite |
>95% (chaj konplè) |
|
Kominikasyon |
Pwotokòl |
KAPAB |
| Karakteristik pwoteksyon |
Antre Pwoteksyon sou-vòltaj |
495 ~ 514 V AC |
|
Antre sou-vòltaj rekiperasyon |
470 ~ 488 V AC |
|
|
Antre anba-vòltaj pwoteksyon |
242 ~ 265 V AC |
|
|
Antre anba-vòltaj rekiperasyon |
272 ~ 296 V AC |
|
|
Antre Pwoteksyon sou-vòltaj |
880 V DC |
|
|
Antre sou-vòltaj rekiperasyon |
870 V DC |
|
|
Antre anba-vòltaj pwoteksyon |
350 V DC |
|
|
Antre anba-vòltaj rekiperasyon |
370 V DC |
|
|
Fòt fanatik |
Fan fay fèmen |
|
|
Antre faz pèt pwoteksyon |
Fèmen pèt faz |
|
|
Pwoteksyon kout sikwi pwodiksyon |
Ekipe |
